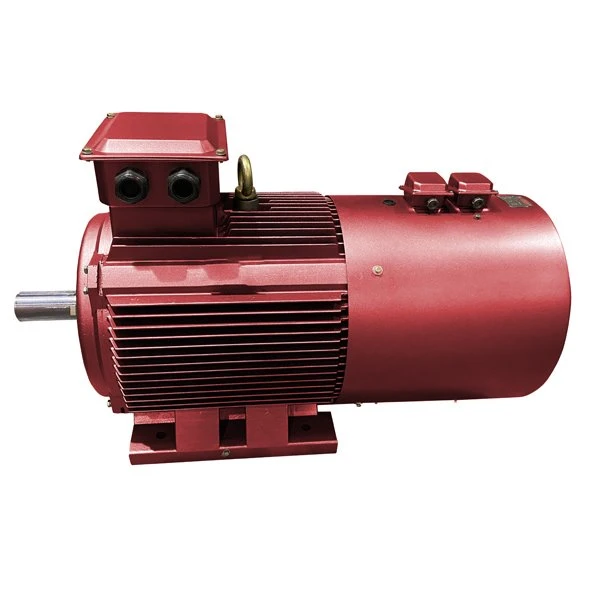

Motor de varias velocidades con convertidor de la serie YVF3
Descripción
Parámetros técnicos
Breve introducción
Motor de frecuencia variable: se utiliza en ocasiones especiales con convertidores de frecuencia. Se diferencia de los motores comunes en que incorpora un potente ventilador de refrigeración. La potencia de este ventilador proviene de una fuente de alimentación independiente y no se puede conectar al motor principal. La función de un potente ventilador de refrigeración es garantizar la refrigeración del motor a bajas velocidades.
El motor de múltiples velocidades con convertidor de la serie YVF3 puede ajustar la velocidad del motor, logrando así objetivos de ahorro de energía en función de las condiciones de carga. Un motor normal es un dispositivo con una velocidad fija y no se puede ajustar.
Existe una diferencia significativa en el proceso de fabricación entre los motores ordinarios y los motores de frecuencia variable. Un motor ordinario, también conocido como motor de frecuencia industrial, solo necesita considerar el proceso de arranque y la situación de trabajo en un punto de la frecuencia industrial, y luego diseñar el motor; el motor de frecuencia variable necesita considerar el proceso de arranque y las condiciones de trabajo de todos los puntos dentro del rango de frecuencia variable, y luego diseñar el motor.
Aquí hay un gráfico de un motor de CA de bajo voltaje para comparar un motor común y un motor de frecuencia variable.
Especificaciones técnicas
|
No. |
Tipo |
Motor ordinario |
Motor de frecuencia variable |
|
1 |
Motor de jaula de ardilla |
Sí |
Sí |
|
2 |
Modelo |
Año 3/Año 4/Año 5 |
YVF3 |
|
3 |
Frecuencia |
50 Hz/60 Hz |
Fijo 50 Hz/60 Hz con un rango de 3 Hz a 100 Hz |
|
4 |
Método de enfriamiento |
IC411 |
IC416 |
|
5 |
Función de enfriamiento |
TEFC, refrigeración por ventilador propio |
TEFV, ventilación forzada con motor de ventilador independiente |
|
6 |
Clase de protección |
IP54/IP55 |
IP54/IP55 |
|
7 |
Aislamiento |
F/H |
F/H |
|
8 |
Caja de terminales |
1 |
2 |
|
9 |
Eficiencia |
IE3/IE4/IE5 |
Mayor eficiencia con la misma potencia en comparación con el motor de frecuencia fija |
|
10 |
Dimensión |
Dimensiones adicionales marcadas con datos de L como se muestra en el cuadro siguiente |
El motor multivelocidad del convertidor de la serie YVF3 sigue el estándar chino, GB755-2008 Máquinas eléctricas rotativas: clasificación y rendimiento, que equivale a IEC60034-1:2004.
Aviso de pedido
1.Conexión de carga
El motor eléctrico y la carga impulsada deben accionarse coaxialmente a través de un acoplamiento. Si el método de transmisión es correa, cadena, engranaje, etc., especifíquelo al menos antes de realizar el pedido.
2. Método de inicio
El motor de frecuencia variable debe arrancarse con VFD. Si no está disponible, especifíquelo al menos antes de realizar el pedido.
3. Marca del rodamiento
Sin requisitos, nuestras ofertas son para motores de marcas chinas. Si los compradores necesitan rodamientos extranjeros, especifíquelo con anticipación.
4. Altitud
Para los valores del motor, están diseñados para una altitud inferior a 1000 m. Para regiones de meseta, áreas montañosas, si la altitud es superior a 1000 m, especifíquelo al menos antes de realizar el pedido.
5.Temperatura AMB
Para las características y el rendimiento del motor, están diseñados alrededor de -15 grado ~ +40 grado como temperatura. Para regiones tropicales, regiones de meseta, cerca de las regiones árticas, su temperatura AMB podría ser superior a 45 grados o inferior a 20 grados, especifíquelo al menos antes de realizar el pedido.
Aplicación industrial
Dimensiones y códigos de piezas
